SmileSound SoundDevelopmentBoard V2

SoundDevelopmentBoard V2(DevBoard2)は、サウンドデータを開発するためのツールです。 SmileSoundデコーダと同等の機能を持ち、サウンドデータの開発に役立つ機能が多く搭載されています。

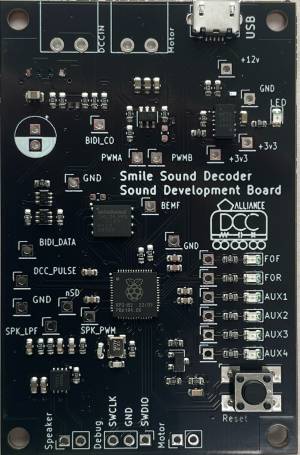

機能の説明

端子名	機能の説明
DCCIN	DCC信号の入力。ユーロコネクタとなります。
Motor	モータへの配線。ユーロコネクタと2.54mmピッチのピンヘッダの２つのコネクタが使用できます。排他利用となります
Speaker	スピーカー配線。
Debug	ファームウェア開発者専用SWDコネクタ
USB	DSSPがインストールされたPCとの接続用。MicroUSBとなります。
Reset	リセットボタン
